Изготавливаем сверлильный станок из дрели своими руками

Подготовка к работе

Самодельный станок для дрели включает в себя каркас со станиной, механизм вертикального перемещения сверла, электрический привод. Сверла фиксируются патроном электродрели. Перед тем, как приступить к работе по изготовлению сверлильного устройства готовится эскиз самодельного станка, подбираются необходимые инструменты, крепежи.

В зависимости от выбранного материала могут понадобиться дисковые или циркулярные пилы, угловая шлифовальная машинка, сварочный инвертор, инструменты для столярных работ.

При разработке чертежа особое внимание уделяется размеру посадочного места электродрели и вылету сверла. Конструкция самодельного сверлильного приспособления, изготовленного из дерева К основным конструктивным компонентам сверлильного станка относят:


Конструкция самодельного сверлильного приспособления, изготовленного из дерева К основным конструктивным компонентам сверлильного станка относят:

  • узел вращающегося инструмента с установленным на нем шпинделем с закрепленным патроном для сверла;
  • электрический мотор;
  • ременную передачу;
  • стойку с прикрепленным вращающимся узлом;
  • тяжелую опорную станину из металлического литья, к которой крепится стойка.

Для изготовления сверлильного устройства понадобятся уголки, профиль, лист металла или чугуна, патрон, стальной тросик, электрический двигатель, панель управления, крепежные болты с набором гаек. Для соединения металлических частей между собой — сварочный аппарат.

Конструкцию можно просто поставить на столешницу стола или закрепить при помощи болтов. На станке сверлят не только круглые отверстия, вспомогательное движение шпинделя помогает делать на нем и другие операции.


Схематическое изображение станка

Сверлильный станок

При изготовлении стойки для закрепления сверлилки, необходимо понять принцип ее работы, и проявить фантазию при изготовлении отдельных ее узлов.

Вариант стойки № 1

Для примера, ниже приводится инструкция по изготовлению приспособления для дрели из простых подручных материалов.

  1. Чтобы прикрепить сверлилку к салазкам, используются хомуты, под которые подкладывается резиновая прокладка.
  2. Для поднимания и опускания подвижной части салазок, к которым крепится электроинструмент, применяется стойка с рычагом.
  3. Для ограничения глубины сверления, под рычагом установлен регулируемый упор.
  4. Неподвижная часть салазок прикреплена к трубе с помощью фланца.
  5. Вертикальная и горизонтальная часть трубы соединяется угольником. Необходимо при соединении выдержать прямой угол. Вертикальная труба закрепляется во фланце, прикрученном к станине. Вместо трубы можно использовать “косынки” из ДСП, которые закрепляются к станине и к неподвижной части салазок при помощи евровинтов (конфирматов).
  6. На подвижной площадке необходимо сделать 4 отверстия для хомутов, используемых для зажатия корпуса аппарата. Также на стороне, которая будет повернута к неподвижной части стойки, необходимо приклеить рейки. Для лучшего скольжения они смазываются парафином.
  7. Для того, чтобы корпус аппарата не опускался, внизу можно установить 2 упора, как показано на рисунке.
  8. Для выравнивания корпуса агрегата под прямым углом можно приклеить рейку необходимой толщины (толщина определяется методом подбора).
  9. Направляющие в данной конструкции сделаны из алюминиевого профиля. Но можно их заменить и на шариковые (телескопические) направляющие, которые используются для установки ящиков в мебели. Задача направляющих – жесткое (без люфтов) и в то же время подвижное соединение частей стойки.

  10. Чтобы собрать рычаг, и он при этом мог двигаться, гайку до упора затягивать не следует. Для фиксации гайки и предотвращения ее самопроизвольного откручивания применяется еще одна, которая прикручивается рядом.
  11. Часть рычага, прикрепленная к подвижной площадке, на конце должна быть скругленной.
  12. Если вам требуется, чтобы агрегат после сверления поднимался в верхнее положение, можно установить пружину, прикрепив один ее конец к подвижной площадке, а другой – к горизонтальной части трубы. Если пружина короткая, можно удлинить ее с помощью шнура.

Вариант стойки № 2

На рисунке ниже представлен еще один самодельный сверлильный станок, стойку для которого можно изготовить из толстой фанеры, а остальные части – из деревянного бруса.

Роль направляющей в сверлильном станке, сделанном из дрели, играет алюминиевый профиль. Но, если вы такой профиль не найдете, то заменить его можно на мебельные направляющие (телескопические).

Вариант стойки № 3

Если у вас в доме завалялся фотоувеличитель советских времен, то он может послужить основой для стойки под дрель. Данная конструкция уже имеет жесткие направляющие, а также зубчатый механизм, обеспечивающий вертикальное перемещение каретки по ним.

Вам потребуется лишь немного доработать конструкцию, приделав к каретке хомуты, а к регулятору высоты — удобные ручки.

Бюджетный вариант – делаем станок из дрели за 300 рублей

А это необычный способ, и потратить нужно будет около 300 рублей. Так вы получите приспособление, которое сверлит под любым углом, от 45 до 90 градусов.

Итак, рассмотрим особенности такого устройства:

  1. Угол наклона. Для того, чтобы наклонять приспособление на требуемый угол сверления, будет достаточно раскрутить два зеленых рычажка сверху и по шкале выставить требуемый градус.
  2. Ограничение сверления. Если вы закрутите ручки ограничения на требуемой высоте, то можно будет ограничивать глубину, на которую сможет войти сверло.
  3. Фиксация. Приспособление можно зафиксировать в абсолютно любом положении на вертикальной плоскости. К примеру, это очень удобно, если меняешь сверла, чтобы дрель не опускалась вниз.
  4. Фиксирование на поверхности стола. Если можно  зафиксировать подошву устройства на четыре самореза, к примеру, к столу, обязательно пользуйтесь такой возможностью. Такая функция будет очень удобной, если требуется просверлить много однотипных деталей.
  5. Подошва. Снизу есть углубление с шириной в 6 см, чтобы было удобнее устанавливать приспособление. В верхней части подошвы есть фаска с углом в 45 градусов с обеих сторон, и можно потребоваться сверление отверстия в ребре бруса квадратной формы.

В работе такое устройство простое и удобное. Это здорово поможет облегчить работы в мастерской, и при этом стоит сущие копейки.

Самодельный сверлильный станок – на что обращать внимание при изготовлении

Давайте рассмотрим одну из наиболее простых конструкций. Такой станок состоит всего лишь из 4-х основных узлов:

  • станина;
  • устройство подачи;
  • вертикальная стойка;
  • дрель.

Основание должно быть достаточно массивным. Благодаря этому конструкция получится более устойчивой. Вместе с тем массивное основание будет еще и гасить вибрации, которые крайне нежелательны при выполнении работы, требующей ювелирной точности. Наиболее оптимальным вариантом здесь будет 2-сантиметровая мебельная плита. Впрочем, станину можно изготовить и из металла. Возможно, у вас есть подходящая заготовка, которую нужно только лишь обрезать. Кстати, станину лучше всего делать квадратной – примерно 60 на 60 сантиметров. В месте, куда будет опускаться сверло, рекомендуется сделать углубление или сквозное отверстие. Сюда будет опускаться сверло после того, как просверлит заготовку насквозь.

Обратите внимание на один очень важный момент. Стойка должна крепиться к станине под углом строго 90 градусов

Это очень важный момент. Именно от выполнения данного требования напрямую зависит точность сверления самодельного станка. Поэтому если вы намерены сделать его своими руками, позаботьтесь и о точном измерительном инструменте. Не менее важна и надежность крепления дрели. Если инструмент будет вилять во время работы, это негативно повлияет на ее качество. Самый простой вариант – прикрепить дрель к стойке с помощью нескольких алюминиевых хомутиков. Более сложный вариант – изготовить специальную каретку. Впрочем, здесь ничего особо сложного нет. Если вы не хотите долго возиться с этой частью самодельного станка, то можно пойти по самому простому пути – подобрать металлическую или деревянную пластину и проделать в ней отверстие, в которое будет вставляться дрель.

Далее следует продумать механизм подачи. Наиболее простой вариант здесь – обыкновенный рычаг. Впрочем, конструкцию все-таки рекомендуется немного усложнить, добавив сюда пружину. Один ее конец упираем в станину или закрепленный на поверхности основания деревянный брус, второй – в рычаг или колодку, куда вставляется дрель. Все эти моменты зависят от типа выбранной вами конструкции. Благодаря пружине движения будут более точными и плавными. Это, в свою очередь, поможет повысить точность выполняемой работы. Вертикальный ход обязательно должен быть мягким. Перекосы, смещения, люфты – все это недопустимо. Соответственно, в процессе сборки нужно очень тщательно подгонять все детали, делая проверку на каждом из этапов. Саму пружину можно сделать съемной, продлив тем самым срок ее службы.

Изготавливая сверлильный станок из дрели собственными руками, реально существенно упростить эту работу, если найти старый советский фотоувеличитель. Это прекрасная заготовка, которой нужна минимальная доработка. В частности, в первую очередь необходимо убрать все ненужные детали – кожухи, лампы и так далее. После этого останется только лишь закрепить саму дрель. Это можно сделать, например, с помощью уже упоминавшихся выше алюминиевых хомутов. Ну а механизм поднятия-опускания в фотоувеличителе уже есть. Еще один очень простой вариант – использование старого реечного домкрата. Здесь тоже нужна лишь минимальная доработка. Дрель можно закрепить на подъемном рычаге или верхней части домкрата. Первый вариант более функциональный, зато второй требует минимальных трудозатрат. В таком случае сама дрель будет неподвижной, а заготовка будет подноситься к сверлу вместе со столиком, закрепленным на подъемном рычаге.

На самом деле здесь есть очень большое количество вариантов, в том числе и достаточно сложные конструкции. Какой из них выбрать – зависит только от вас. Во-первых, нужно честно оценить собственные навыки работы с разными инструментами и материалами. Если они минимальные, то за сложные конструкции браться, пожалуй, не стоит. Кроме того, желательно понимать, для чего именно вам нужен такой самодельный станок. Если для какой-то разовой работы, то можно не тратить много времени, создавая долговечную конструкцию. В таком случае вам вполне подойдет самый простой вариант. Главное, чтобы все детали были прочно соединены друг с другом и не начали отваливаться прямо во время работы. Помимо этого, оцените габариты дрели, которую вы планируете использовать в качестве одного из узлов станка. Для крупного мощного инструмента потребуется конструкция соответствующей прочности. В данном случае лучше всего изготовить станок полностью из металла.

Изготовление станка с использованием асинхронного двигателя

Отсутствие в хозяйстве лишней электрической дрели — это не повод для того, чтобы отказываться от идеи сделать сверлильный станок своими руками. Для привода механизма вращения такого оборудования можно использовать любой электрический двигатель. Такие двигатели, которые раньше были установлены на различной технике, наверняка найдутся в гараже или мастерской любого домашнего умельца.

https://youtube.com/watch?v=sutcEOBWi54

Лучше всего для изготовления мини сверлильного станка подходят асинхронные двигатели, которыми оснащаются стиральные машины. Если у вас есть такой двигатель, вы можете уверенно применять его для изготовления домашнего сверлильного оборудования. Изготовить сверлильное оборудование с таким двигателем в домашних условиях несколько сложнее, чем с использованием дрели, зато и мощность такого станка будет намного выше.

Чтобы такой мини сверлильно-присадочный станок меньше вибрировал в процессе работы, необходимо устанавливать двигатель на мощное основание и располагать его как можно ближе к стойке

Но тут важно выдержать правильное расстояние, так как от него зависит удобство монтажа ременной передачи, за счет которой вращение от двигателя будет передаваться на сверлильную головку

Для того чтобы вы могли изготовить такой станок в домашних условиях, вам понадобятся следующие конструктивные элементы:

  • шестерня;
  • шестигранник, на который будет надеваться шкив;
  • два подшипника;
  • трубки в количестве двух штук, одна из которых обязательно должна быть с внутренней резьбой;
  • зажимное кольцо, которое должно быть изготовлено из прочной стали.

Шестигранник также соединяется с металлической трубкой, подшипником и зажимным кольцом. Такое соединение должно быть очень надежным, чтобы полученный узел не разрушился в процессе работы.

Сверлильный станок с асинхронным двигателем

Механизм, необходимый для обеспечения подачи инструмента в таком мини станке, должен состоять из трубки, на которой предварительно делаются надпилы, и шестерни. Трубка будет передвигаться за счет соединения своих зубьев с данными надпилами. В эту трубку, высота которой должна соответствовать величине требуемой подачи инструмента, затем впрессовывается ось с шестигранником.

Пример сверлильного станка с асинхронным двигателем

Рассмотрим один из весьма серьезных вариантов самодельного сверлильного станка с асинхронным двигателем, сделанного явно не новичком. Немногие домашние мастера рискнуть взяться за воплощение такого проекта, но если, что называется, приспичит, то нет ничего невозможного.

Непростой в изготовлении самодельный станок с асинхронным двигателем

Вполне очевидно, что изготовить такой станок достаточно сложно, а еще сложнее затем обеспечить точность его работы. Поэтому оптимальным вариантом является использование электрической дрели для изготовления домашнего сверлильного станка.

https://youtube.com/watch?v=3AH0cc8BRAM

Как сделать сверлильный станок с использованием дрели

Использование электрической дрели – это, наверное, наиболее простой вариант изготовления самодельного сверлильного станка, т.к. в этом случае решается вопрос фиксации сверла (используется патрон дрели), а также обеспечивается электрический привод. Основной задачей в этом случае, которую нужно решить, является изготовление каркаса и механизма перемещения сверла в вертикальной плоскости. Все работы можно разбить на несколько этапов, определяющих характер их выполнения: подготовительный, выполнение работ и завершающий.

Металлическая стойка для закрепления дрели проста в изготовлении и удобна при использовании

Подготовительный этап

В этот период выполнения работ необходимо:

  1. Определиться с материалами и комплектующими, имеющимися в наличии и которые можно использовать для изготовления станка: дерево или металл, запчасти от авто-, мототехники или устройств бытового назначения, электрические провода и коммутационные аппараты, а также средства защиты.
  2. В зависимости от выбранных материалов готовится и необходимый инструмент. Это может быть болгарка и сварочный аппарат (инвертор), циркулярная или дисковая пила, а также столярный инструмент и крепёжные элементы.
  3. Разрабатывается чертёж (эскиз) создаваемой конструкции, при этом основными размерами являются: посадочное место установки используемой дрели и размер перемещения сверла.

Конструкция из дерева не является достаточно прочной, но для изготовления печатных плат может использоваться в полной мере

Выполнение работ

Определившись с материалами и инструментом, а также подготовив их и разработав чертёж, можно приступать к изготовлению. Далее приведена пошаговая инструкция изготовления подобной оснастки с использованием металлического листа и профиля.

Иллюстрация Описание действия
Из металлического листа толщиной 10−12 мм изготавливается основание (плита) станка, на котором просверливаются отверстия, предназначенные для его последующего крепления.

К плите приваривается металлический профиль (стойка) сечением 40×40 мм.

При монтаже профиля проверяется его нахождение строго в вертикальной плоскости, чтобы обеспечить правильный ход сверла в дальнейшем.
Из металлического профиля сечением большим, чем приваренная стойка, вырезается заготовка, после чего проверяется возможность её перемещения вдоль этой стойки.
На заготовке делается пропил, вдоль всей её поверхности.
После этого из профиля аналогичного сечения изготавливается металлическая конструкция, в которую помещается звёздочка от велосипеда.
На поверхности вертикальной стойки закрепляется велосипедная цепь, для чего используется сварка.
Проверяется способность собранной конструкции перемещаться вдоль стойки.
Из металлической трубы диаметром большим, чем патрон используемой дрели, вырезается крепление, которое приваривается к собранной ранее конструкции.
Проверяется надёжность фиксации дрели.
Из профиля меньшего сечения изготавливаются рычаги, служащие для привода механизма перемещения, которые крепятся на собранной ранее конструкции.
Проверяется работоспособность механизма подъёма и опускания.

Завершающий этап

На этом этапе производства работ выполняются следующие мероприятия:

  • собранная металлическая конструкция красится;
  • узлы перемещения смазываются;
  • для удобства использования на плите может быть установлена штепсельная розетка для включения в неё электродрели с подключённым электрическим кабелем, служащим для включения в сеть.

Вариант изготовления с использованием автомобильного домкрата

Что собой представляет

Несколько десятилетий тому назад деревянные мебельные элементы фиксировались между собой при помощи шиповых соединений. Однако в период широкого распространения плитных материалов, таких как ДСП, МДФ, появилась потребность в создании более надежного способа крепления. Возникшая задача обусловлена необходимостью разметки большого количества отверстий для объединения элементов. Без использования присадочного станка для мебели осуществить ее довольно затруднительно — временные затраты возрастают многократно. Для того чтобы все измерения были точными, в устройство установлена карта присадки. Это специальный чертеж, на котором в соответствующих местах расположены точки, где предполагается сделать отверстия.

Разновидности Все станки для мебели подразделяют на несколько групп в соответствии с разными признаками и критериями:

  • назначение;
  • количество шпинделей и траверса;
  • число сверлильных головок.

Каждая разновидность устройства отличается определенными характеристиками. Выбор оборудования зависит от потребностей мастера, конфигурации мебели и объемов производства.

По назначению

Все приспособления для производства мебели можно разделить на две большие группы:

  1. Универсальные станки. Служат не только для создания отверстий, но и для их последующей обработки. В массовой промышленности используют именно такое оборудование, так как оно совмещает в себе одновременно множество возможностей. Экземпляры малой производительности и небольшого размера отлично подходят для новичков в данном ремесле.
  2. Специализированные устройства. Применяются в основном на конвейерах, поэтому один станок способен обрабатывать несколько деталей вместе. Могут легко настраиваться под разные сценарии использования. Большая часть присадочных устройств относится именно к данной категории.

Пошаговые инструкции по изготовлению своими руками шкафов из ДСП, МДФ Также существуют специальные механизмы, которые используются исключительно для обрабатывания однотипных заготовок. Перенастройке под другие размеры и конфигурации они не подлежат.

Универсальный

Специализированный

По числу шпинделей и траверса

По этому критерию станки можно классифицировать на:

  • полуавтоматические;
  • позиционные;
  • с программируемыми настройками;
  • присадочные механизмы для петель.

Самыми распространенными являются позиционные станки, так как они просты в эксплуатации и надежны.

Полуавтоматический

Позиционный

С автоматическими настройками

Для петель

По количеству сверлильных головок

В самодельном присадочном станке для мебели может быть установлено разное число головок. В зависимости от этого значительно изменяется принцип работы устройства. Конструкции с единственной головкой отличаются тем, что заготовка должна быть зажата поршнями на специальном столе, а также соответствовать направлению линейки. Сделано это для того, чтобы деталь расположилась нужным образом. При включенном двигателе головка двигается к заготовке. Затем человек, используя элементы управления, отпускает прижимы и, при необходимости, заменяет одну деталь на другую. За счет того, что шпиндели перемещаются под углом 90°, достигается высокая функциональность установки. Это дает возможность выбирать пазы и обрабатывать скошенные стороны, именно поэтому данными устройствами пользуются в маленьких фирмах с низким потоком деталей.

Станки со множеством головок имеют различные приспособления: одно — для обработки края и несколько — для сверления. На станину устанавливают опору, которая служит для крепления детали. Заготовку ставят на особые планки, а затем зажимают фиксаторами. При действующем двигателе работают все головки. Дополнительно устанавливают регуляторы скорости и положения детали, что делает оборудование очень дорогим.

С одной головкой

Многошпиндельный

Строение устройства

При предварительном конструировании сверлильного станка для эксплуатации дома можно дать волю фантазии и реализовать некоторые творческие задумки. Но полагаться на один только полет мысли и дизайнерские решения не приходится. Без точных расчетов и использования проверенных временем чертежей приступать к работе не стоит.

Сверлильные станки используются человечеством на протяжении долгих столетий, а история создания этого оборудования уходит в период Каменного века. Современные механизмы пришли на смену лучковым токарным и станкам с ножным приводом, которые повсеместно использовались в быту наших предков.

Сейчас мастера используют чертежи и наработки промышленных станков вертикально-сверлильной формы, по образцам которых и сверяют самодельные устройства. Их конструкция выглядит следующим образом:

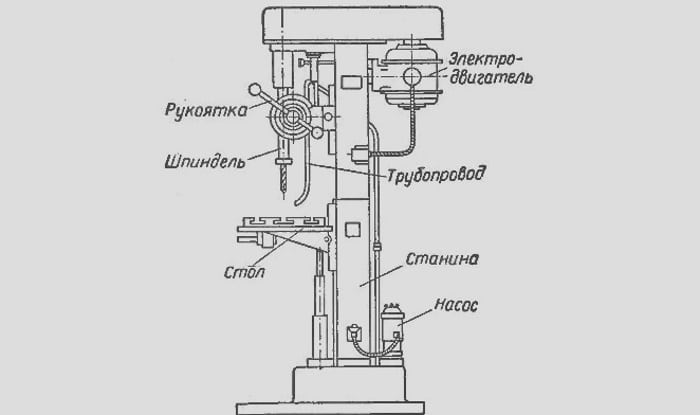

чертеж станков вертикально-сверлильной формы

Такой станок для дрели состоит из таких основных модулей:

  • станина;
  • стол, куда помещается будущая деталь;
  • стойка;
  • и консоль.

В будущем основание прочно фиксируется к самому верстаку или любой надежной поверхности, способной выдержать такое механическое воздействие. В большинстве случаев столом выступают прочные тиски. Если их нельзя реализовать можно заменить их на более старый способ – деревянный чурбак. Расширить функционал стола для того, чтобы на нем можно было производить фрезеровочные процессы, можно, если сделать его движимым для поворотов и сдвигов.

Консоль в обязательном порядке оснащают специальным подъемно-поворотным механизмом. Это необходимо, прежде всего, для того, чтобы подгонять ее по размерам и конфигурации обрабатываемой детали с последующей фиксацией. В любительских моделях ввиду сложности промышленных технологий подъемно-поворотным механизмом выступают рука оператора, а в качестве фиксации применяют ползун, а точнее, его винтовой зажим.

Механизм подачи нужен для шпинделя на рабочем ходу. Согласно основным техническим требованиям, в каждом сверлильном станке обязательно должен быть отбойник или группа мелких отбойных устройств, которые его заменяют. Это работает по принципу защиты: когда оператор отпускает рукоять подачи, то шпиндель вместе с кареткой автоматически прекращают работу и подымаются максимально вверх. Сделать качественный отбойник в домашних условиях совсем не сложно. Для этого можно использовать пружину, зафиксированную в особом положении.

сверлильный станок из рулевой рейки

Не стоит пренебрегать необходимостью отбойника – это обязательная мера. В промышленных целях использование оборудования без отбойного механизма строго запрещено.

Самодельный сверлильный станок на основе асинхронного двигателя.

Заменить дрель в самодельном станке можно асинхронным двигателем, например от старой стиральной машинки. Схема изготовления такого станка сложная, поэтому лучше если ее будет делать специалист с опытом токарных и фрезеровочных работ, сборки электросхем.

Схема и устройство станка на основе двигателя от бытовой техники.

Ниже приведены все чертежи, детали и их характеристики, и спецификация.


Общий чертеж сверлильного станка на основе двигателя.

Таблица всех деталей и материалов необходимых для изготовления станка своими руками.

Поз. Деталь Характеристика Описание
1 Станина Плита текстолитовая, 300×175 мм, δ 16 мм
2 Пятка Стальной круг, Ø 80 мм Может быть сварной
3 Основная стойка Стальной круг, Ø 28 мм, L = 430 мм Один конец обточен на длину 20 мм и на нём нарезана резьба М12
4 Пружина L = 100–120 мм
5 Втулка Стальной круг, Ø 45 мм
6 Стопорный винт М6 с пластиковой головкой
7 Ходовой винт Тr16х2, L = 200 мм От струбцины
8 Матричная гайка Тr16х2
9 Консоль привода Стальной лист, δ 5 мм
10 Кронштейн ходового винта Лист дюралюминия, δ 10 мм
11 Специальная гайка М12
12 Маховик ходового винта Пластик
13 Шайбы
14 Четырёхручьевый блок ведущих приводных шкивов клиноременной передачи Дюралюминиевый круг, Ø 69 мм Изменение числа оборотов шпинделя выполняется перестановкой приводного ремня из одного ручья в другой
15 Электродвигатель
16 Блок конденсаторов
17 Блок ведомых шкивов Дюралюминиевый круг, Ø 98 мм
18 Ограничительный стержень возвратной пружины Винт М5 с пластмассовым грибком
19 Возвратная пружина шпинделя L = 86, 8 витков, Ø25, из проволоки Ø1,2
20 Разрезной хомут Дюралюминиевый круг, Ø 76 мм
21 Шпиндельная головка см. ниже
22 Консоль шпиндельной головки Лист дюралюминия, δ 10 мм
23 Приводной ремень Профиль 0 Приводной клиновой ремень «нулевого» профиля, поэтому такой же профиль имеют и ручьи блока шкивов
24 Выключатель
25 Сетевой кабель с вилкой
26 Рычаг подачи инструмента Стальной лист, δ 4 мм
27 Съёмная рукоятка рычага Стальная труба, Ø 12 мм
28 Патрон Инструментальный патрон № 2
29 Винт М6 с шайбой


Консоль привода для самодельного сверлильного станка.


Четырёхручьевый блок ведущих приводных шкивов.


Блок ведомых шкивов.


Ограничительный стержень возвратной пружины.


Разрезной хомут.


Консоль шпиндельной головки. Шпиндельная головка имеют свою базу – дюралюминиевую консоль и создает поступательное и вращательное движение.

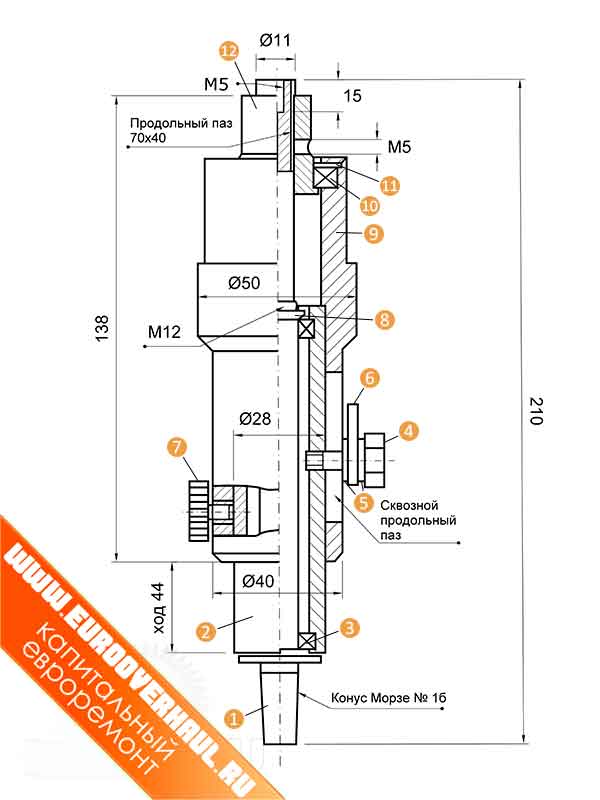

Чертёж шпиндельной головки для самодельного сверлильного станка.

Материалы и детали необходимые для изготовления шпиндельной головки.

Поз. Деталь Характеристика
1 Шпиндель Стальной круг Ø 12 мм
2 Ходовая втулка Стальная труба Ø 28х3 мм
3 Подшипник 2 шт. Радиальный подшипник качения № 1000900
4 Винт М6
5 Шайбы-прокладки Бронза
6 Рычаг Стальной лист δ 4 мм
7 Стопор ходовой втулки Специальный винт М6 с рифлёной кнопкой
8 Гайка Низкая гайка М12
9 Стационарная втулка Стальной круг Ø 50 мм или труба Ø 50х11 мм
10 Подшипник Радиально упорный
11 Разрезное стопорное кольцо
12 Концевая переходная втулка Стальной круг Ø 20 мм

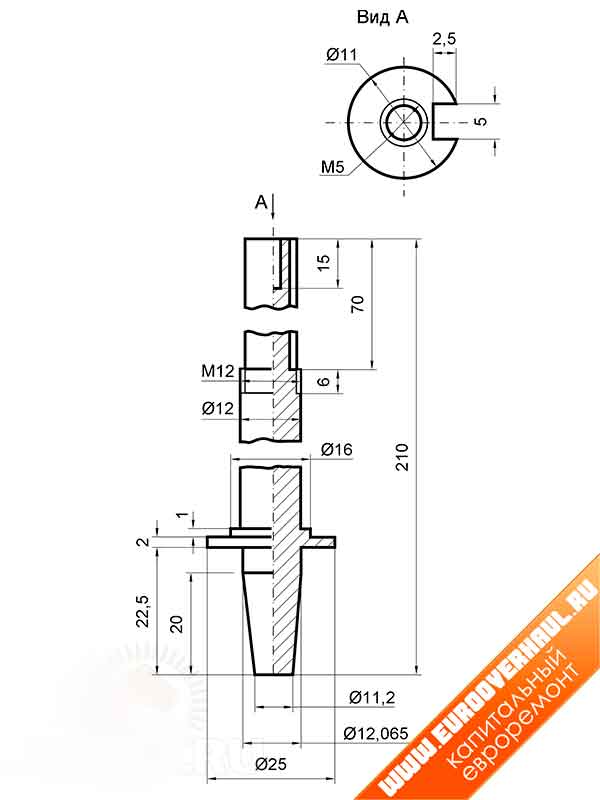

Шпиндель.


Ходовая втулка.


Стопор ходовой втулки.


Стационарная втулка.


Концевая переходная втулка.


Сверлильная головка в собранном виде.


Готовый самодельный сверлильный станок на основе двигателя от бытовой техники. Подключение зависит от самого двигателя.


Простая электрическая схема для заводского станка 2М112.

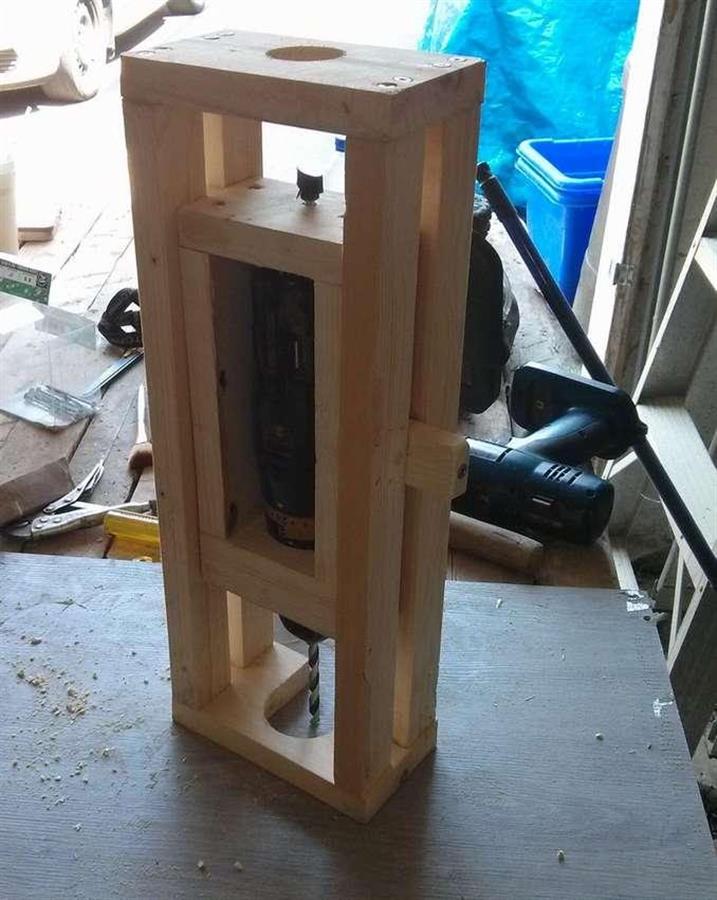

БЕСПРОВОДНОЙ сверлильный станок из дерева. Сделай сам!

В данном станке использована дрель на аккумуляторах, что добавляет такому станку мобильности и позволяет использовать его вдали от электрической сети.

Давайте рассмотрим подробнее процесс изготовления по пошаговым фото.

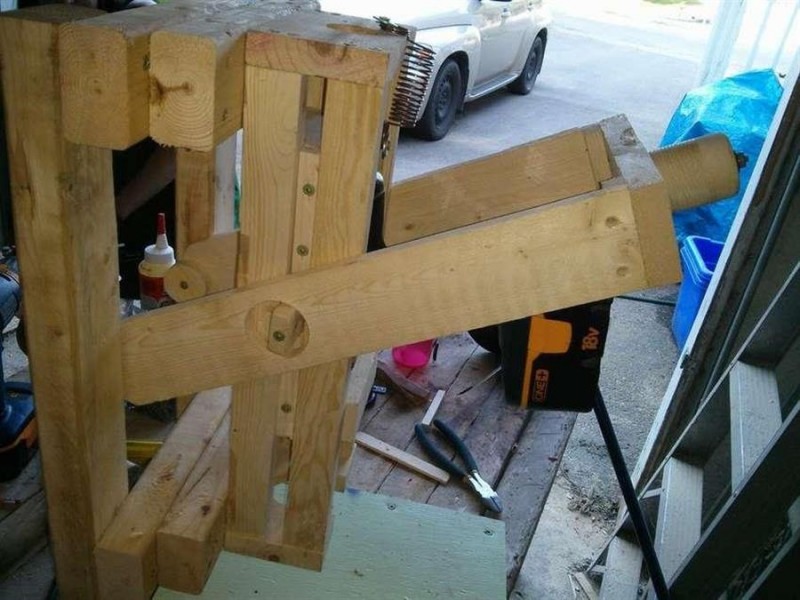

Дрель прочно фиксируется в деревянном каркасе:

Направляющие для подачи шпинделя выглядит следующим образом:

Получившаяся конструкция крепится к стойке станка:

Движение шпинделя вниз осуществляется деревянным рычагом, возврат сверла происходит за счет пружины:

Получившийся станок значительно экономит время и повышает точность работы:

Источник фото: www.instructables.com/id/The-Cordless-Drill-Press

Читать полностью (ссылка)

Основные узлы

Независимо от сложности, обусловленной необходимостью решения тех или иных технических задач, каждый самодельный сверлильный станок содержит в своей конструкции следующие основные узлы:

  • станина;
  • электродвигатель;
  • патрон для сверла;
  • передаточный механизм;
  • органы управления и измерительное оборудование.

Основным конструктивным элементом любого станочного оборудования является станина — массивный конструктивный узел, к которому крепятся все остальные детали. Как правило, в качестве станины используют массивную металлическую или деревянную плиту.

Патрон выполняет функцию держателя сверла, которое будет использовано в ходе сверления отверстий различных диаметров.

Электрический двигатель, получающий питание от бытовой сети, предназначен для создания вращающего момента и передачи его патрону через передаточный механизм.

Передаточный механизм позволяет уменьшать или увеличивать скорость вращения патрона при перестановке имеющегося в нем приводного ремня с одной пары шкивов на другую. Шкив для сверлильного станка можно взять от оборудования промышленного изготовления или сделать самостоятельно.

Измерительное оборудование представляет собой линейку, которая закреплена на вертикально движущейся части станка. При этом точка отсчета расположена на неподвижной части, а движущаяся совместно со сверлом вниз линейка указывает глубину высверливания глухого отверстия.

Металл или дерево?

Деревянный сверлильный “станок”-монстр

Начинающим всегда кажется, что работать по дереву легко и просто. Испорченная заготовка сгодится на мелкие поделки или топливо. Возможно, поэтому в последнее время наблюдается настоящее поветрие: самодельные станки с ответственными деревянными деталями. В результате на свет порой появляются монстры, которые, наверное, удивили бы и Архимеда, см. рис. справа. Однако вспомним: наилучшая достижимая точность на дереве +/– 0,5 мм. В металлообработке резанием наибольшая допустимая погрешность по умолчанию 0,375 мм (в Англии и США 0,397 мм = 1/64 дюйма). На этом вопрос об использовании дерева как основного конструкционного материала станка закрывается без обсуждения, что, мол, дерево к тому же на порядки легче металла деформируется, изнашивается и повреждается. Ну, а любителям глубокого внутреннего самоудовлетворения в изделиях – вольная воля за свои деньги и труды.

Конструкция мини станка

Основным типом движения, используемым в конструкции, является вращение сверла, удерживаемого шпинделем. Движение подачи представлено перемещением этого же сверла в вертикальной плоскости. Деталь располагается на рабочей столешнице.

Все главные узлы станка размещены в стойке, расположенной на тяжелой станине — основании. По стойке проходят рельсы для передвижения рабочей головки со шпинделем, а внутри колонны — двигатель. Если предусмотрена возможность переключения скоростей, то она реализуется посредством рукоятки. На современных моделях параметры контролируются электроникой.

Исполнительная головка смазывается маслом, подкачиваемое насосом. Насос подает и охладитель. Исполнительная головка, как правило, отливается из чугуна, в ней расположены устройства подач и скоростей. Коробка скоростей функционирует за счет зубчатых передач, переключаемых ручкой. Электродвигатель мини станка работает от бытовой электросети с напряжением 220 В.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
